光纖粘好了，怎么知道貼得牢不牢?3個檢查小技巧

  一、光纖粘貼不牢固的影響

  OFDR設備傳感器常用的單模光纖，直徑細如發絲，它能對橋梁、復合材料構件、管道等各類結構開展高精度的應變測試，是應變監測中不可或缺的傳感元件。而光纖的粘貼布設質量直接決定測試效果，若粘貼過程中出現局部不牢固的問題，會影響應變數據的采集與分析，導致被測結構產生應變時，無法精準判斷應變發生的具體位置，測試數據失去真實性。

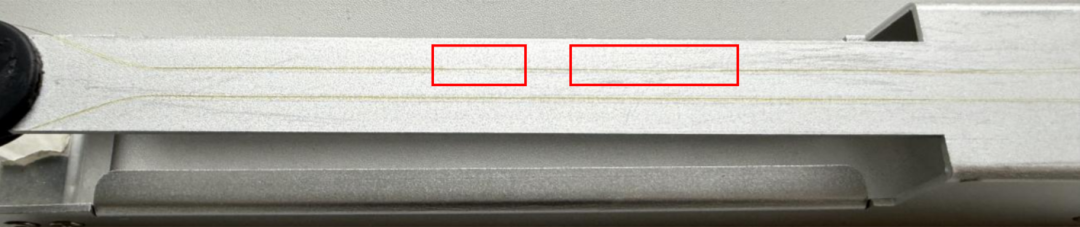

  為直觀展示光纖粘貼不牢固的影響，我們以懸臂梁樣品為測試對象開展實驗，在懸臂梁表面粘貼兩根相同的單模光纖，其中一根整段粘貼牢固，另一根在紅框標注位置存在未粘貼牢固的情況。

圖1懸臂梁樣品

  如圖2所示，懸臂梁是一端固定、一端自由的結構，受力后固定端承受最大的力，形變也最明顯（既固定端應變最大），從固定端往自由端走，受力和形變會慢慢變小，自由端的受力和形變幾乎為零（既自由端應變最?。?。

圖 2懸臂梁加載圖

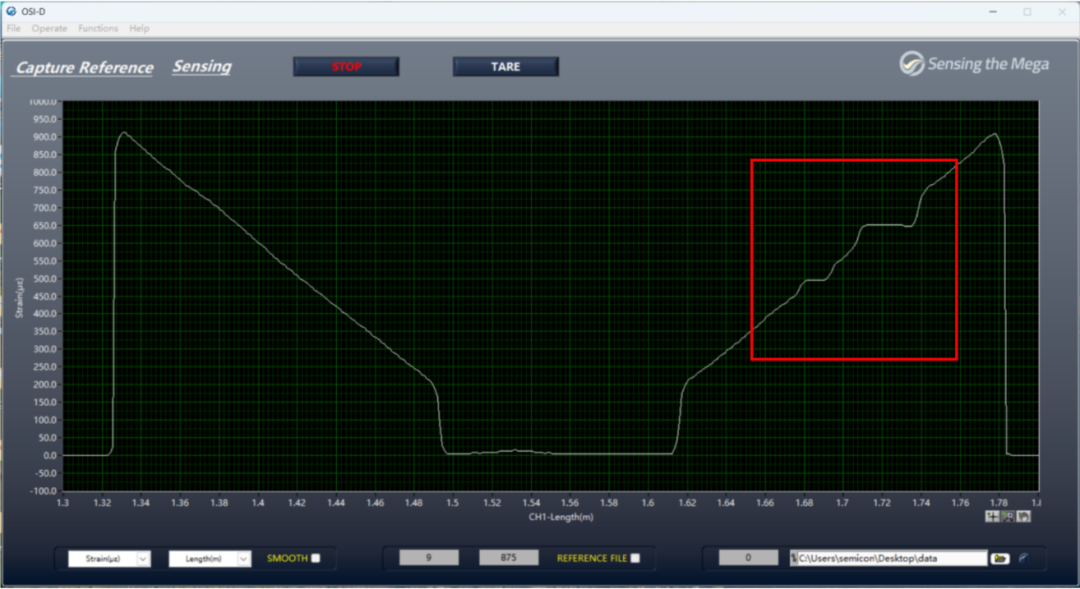

  對該懸臂梁樣品進行加載測試，施加正應變，測試結果如圖2所示。左側為粘貼牢固的光纖應變曲線，能精準反映出懸臂梁上各點位的真實應變值，其曲線變化與結構受力形變規律相同；右側為存在粘貼不牢固問題的光纖應變曲線，在對應未粘牢的位置出現兩處平行段。這是因為被測物受力形變時，未粘牢段的光纖無法與被測物表面協同形變，僅受到整體拉力作用，因此無法準確呈現各點的真實應變數據。

圖3施加正應變

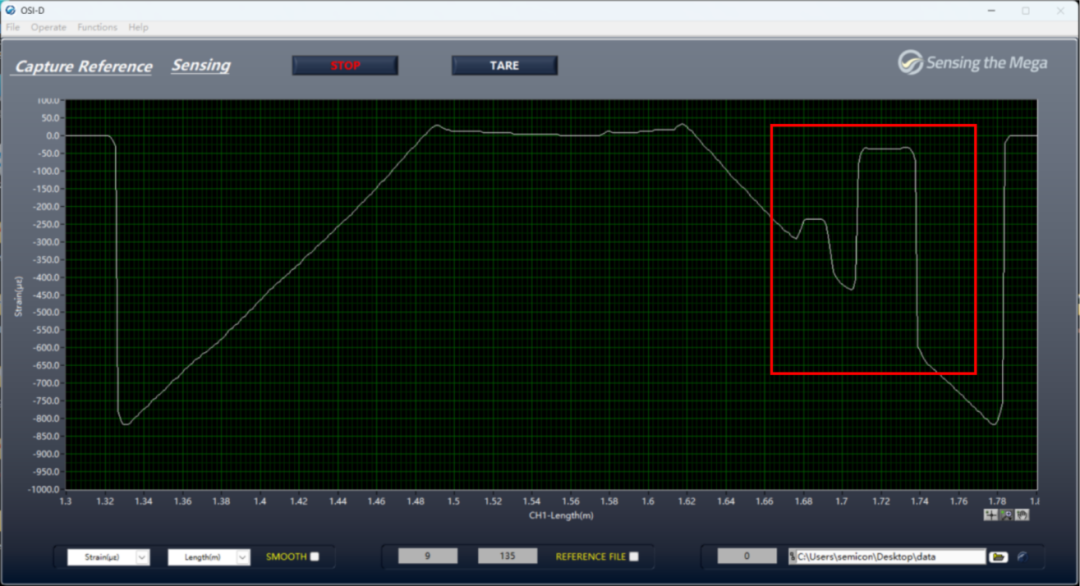

  隨后對懸臂梁施加負應變，測試曲線如圖3所示，與正應變測試結果一致，右側光纖在之前未粘貼牢固的位置，再次出現兩處明顯的應變平行段，進一步驗證了光纖粘貼不牢固對負應變測試數據的同樣影響，說明無論承受拉應變還是壓應變，未粘牢的光纖都無法有效采集局部應變信息。

圖4施加負應變

  二、如何判斷光纖粘貼不牢固

  目測

  光纖布設并完成膠水粘貼后，待膠水完全凝固，可先通過目測完成初步檢查。正常粘貼牢固的情況下，凝固后的膠水會在光纖兩側形成均勻、連續的膠層，緊密包裹光纖并與被測物體表面無縫貼合。

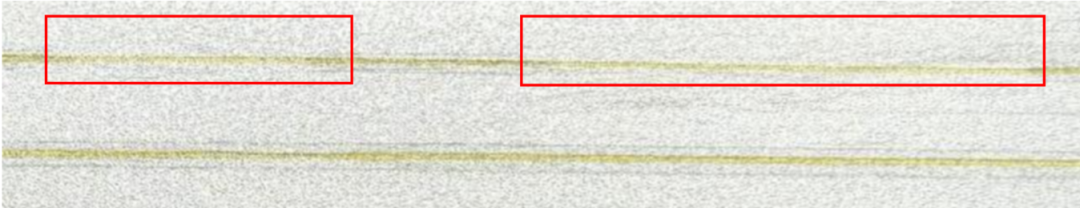

  檢查時，可將被測結構置于光線充足的環境中，對光觀察光纖的粘貼狀態，查看膠層的連續性與完整性。若光纖表面及兩側無膠水凝固痕跡，或膠層出現斷裂、空缺等情況，說明該段光纖大概率存在粘貼不牢固的問題，需對該區域進一步檢測，及補粘處理。如圖4粘貼對比圖中，可看到上方一根光纖有兩處明顯的膠層空缺，為典型的粘貼不牢固情況。

圖5粘貼對比圖

  輕推

  目測檢查僅能發現較為明顯的粘貼問題，部分細小的粘貼空隙、膠層與光纖或被測物貼合不緊密的情況，難以通過肉眼直接識別，此時可通過輕推的方式做進一步檢測。

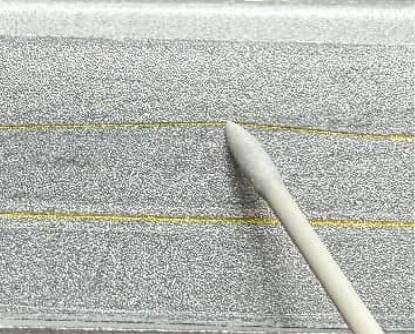

  檢測時，選用棉簽、軟膠棒等質地柔軟的物體，避免對纖細的光纖造成損壞，輕輕推動光纖的各個區段。由于光纖本身具有一定的收縮性和柔韌性，若某段光纖粘貼不牢固，輕推時該段光纖會與被測物表面發生相對位移，出現被輕易推開、翹起的現象，如圖5輕推光纖檢測所示。出現此類情況，需對該區域進行補膠處理。

圖6輕推光纖檢測

  設備測試

  目測和輕推為人工檢測方式，可排查出大部分粘貼問題，但效率較低，且只適合較短光纖鏈路檢測，大部分情況可借助OFDR設備開展檢測，這也是驗證光纖粘貼質量效率較高的方式。

  對待測物施加小幅、均勻應變。觀察應變曲線，若曲線連續、平滑，無明顯的平行段、突變段，各點位應變值符合受力規律，說明光纖全程粘貼牢固，可投入正式測試；若曲線異常情況，說明該位置光纖布設存在問題，需對該段定位后重新處理，確保光纖粘貼質量達標。

  三、總結

  綜上所述，在實驗前需對光纖布設結果進行仔細檢查，對光纖粘貼質量的保障，就是對應變數據真實性的保障。任何微小的脫膠都可能引發測試數據偏差，影響結構健康評估結論。
