聯訊課堂 | 硅光技術及其量產測試

  行業趨勢 | 從電互連向光互連的必然跨越

  ICC訊 隨著生成式人工智能（Generative AI）與高性能計算（HPC）加速邁向萬億級參數模型，數據傳輸已成為限制算力演進的核心瓶頸。傳統的銅基電子互連在面對算力集群對帶寬與延遲的極致渴求時，正遭遇物理層面的“功耗墻”與信號衰減的極大挑戰。硅光（Silicon Photonics）技術憑借其高帶寬密度、超低時延及卓越的能效比，已經成為支撐 AI 數據中心的核心基礎設施，實現了信息傳輸從電子向光子的范式轉移。

  技術深耕 | 釋放硅光平臺的規?；t利

  硅光技術通過在絕緣體上硅（SOI）晶圓上集成光調制、光探測及光路由等復雜光學功能，實現了半導體成熟工藝與光子學特性的深度融合。

  01 CMOS 兼容性

  利用成熟的 8/12 英寸半導體產線，硅光芯片實現了以往光學工業無法企及的規模效應與成本優化。

  02 極高集成度

  支持在單一單片芯片上集成數千個光子組件與電子電路。

  03 演進路徑清晰

  單通道速率支持 200 Gb/s 以上，為 1.6T乃至3.2T光收發器的規?；涞氐於嘶A(chǔ)。

  04 多元化應用

  除數據中心外，硅光技術也擴展至自動駕駛 （固態激光雷達）和醫療傳感（可穿戴監測設備）等領域的廣泛應用。

  核心挑戰 | 攻克晶圓級測試的“最后一公里”

  盡管硅光制造工藝已趨成熟，但晶圓級測試（Wafer-level Testing）仍是制約良率優化（Yield Optimization）與規?；圃欤℉VM）的核心障礙。

  01 亞微米級耦合精度

  光纖探針與波導（通過光柵耦合器）的對準需要達到亞微米級精度，0.1 dB 的耦合效率波動即可能導致測試誤判，這對測試機臺的機械穩定性和運動控制提出了苛刻要求。

  02 復雜的光電協同測試

  系統必須在晶圓階段同步協調光學-光學（O/O）、光學-電學（O/E）及電學-電學（E/E）信號，精準測量響應度、消光比及插入損耗等關鍵參數。

  03 嚴苛的熱環境模擬

  由于硅光器件對溫度極度敏感，測試環境必須在 25°C 至 150°C 范圍內保持高度穩定，以驗證芯片在 AI 高負荷運轉下的真實表現。

  聯訊解決方案 | sCT9002 全自動硅光晶圓測試系統

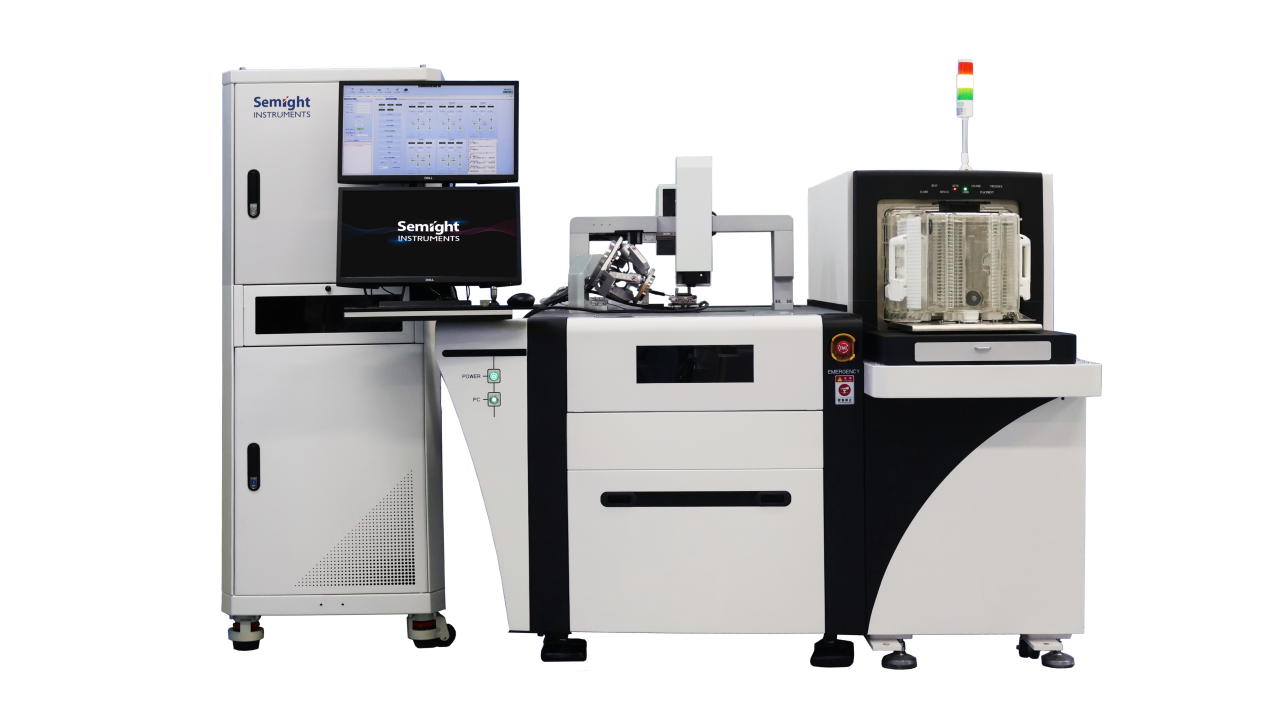

  針對行業從實驗室研發（R&D）向大規模制造（HVM）過渡的痛點和需求，聯訊儀器推出了sCT9002：一款集高效率、高穩定性與智能化于一體的“一站式”硅光晶圓測試平臺。該系統具備以下核心競爭力：

  01 全自動量產架構

  支持 8-12 英寸晶圓全自動裝載，兼容不同厚度（200~2000μm）晶圓的穩定測試。

  02 極致溫控性能

  配備避光屏蔽環境，溫控吸盤支持 25°C 至 150°C，且均勻性控制在±0.1°C 以內。

  03 全場景和智能化對準

  兼容單光纖與光纖陣列（FAU），支持光柵及端面耦合自動對準，并集成先進的防碰撞技術，保證測試安全。

  04 自動化原位校準

  采用獨有的高精度光學棱鏡設計，支持 FAU 的一鍵自動校準，實現快速校準，將換線停機時間縮短至3分鐘以內。

  05 自研硬核集成

  內置專為硅光測試優化的多通道源表（SMU）及 6 軸高精度定位系統，確保測試精度與速度的平衡，并有效降低成本。

  06 量產級軟件平臺

  配備可視化晶圓圖（Wafer Map）與自動分類（Binning）功能，支持 Sub-die 級別的精細化特征分析。

  結語 | 以精準測試支撐算力未來

  在AI算力競賽的浪潮下，設計決定了硅光芯片的性能上限，而測試則筑牢了其可靠性的底線。 每一顆芯片在交付前，都必須跨越極其嚴苛的驗證門檻。聯訊儀器 sCT9002 系統以其卓越的測試精度、測試效率以及穩定性，為硅光技術從研發突破邁向大規模商業化應用，提供了堅實的底層技術保障。

  了解更多

  作為國內高端測試儀器與設備供應商，聯訊聚焦高速通信、光芯片及半導體晶圓芯片測試領域，已形成“儀器+設備+解決方案”的完整生態。

  其產品矩陣包括:

  高速測試儀表:采樣示波器、時鐘恢復單元、誤碼儀、波長計、精密源表等

  光芯片測試設備:激光器CoC老化、裸芯片測試、硅光晶圓測試系統等

  半導體測試設備:SiC晶圓老化、SiC裸芯片KGD測試分選、WAT晶圓參數測試系統

  行業解決方案:1.6T光互連測試方案等，全面滿足客戶多元化需求。

  更多產品詳情，請?jiān)L問www.semight.com
