空芯光纖：光傳輸?shù)南乱淮诵募夹g(shù)

  ICC訊 在信息以指數形式增長的時代，光纖早已成為數字世界的 “傳輸神經網絡”。而一場顛覆性的技術變革，正在光纖領域悄然到來。傳統實芯光纖正面臨全新挑戰，空芯光纖憑借摒棄玻璃芯、讓光在空氣中傳輸?shù)膭?chuàng)新結構，突破傳統傳輸瓶頸，重新定義光通信的未來與極限。

  原理

  傳統光纖利用芯層與包層間的折射率差，通過全反射原理“束縛”光向前傳輸。然而，玻璃材料本身的吸收、散射以及非線性效應，成為了限制傳輸容量、速度和功率的桎梏。

  空芯光纖則是將纖芯設計為微結構空氣孔，利用精巧的周期性光子晶體結構或反諧振結構，在空氣中形成一條“光子禁帶”通道。光被限制在空氣芯中傳播，其與玻璃材料的相互作用降至最低。從根本上避免了玻璃材料帶來的諸多不利影響，如損耗、色散、延遲、非線性效應等。

  空芯光纖外觀與標準通信光纖相似，直徑通常在125微米或230微米左右，但其內部結構卻大相徑庭。其核心是精心排布的空氣孔陣列，空氣芯直徑根據設計不同，范圍可從幾微米到幾十微米。這微米尺度上的精密結構，是光得以在空氣中被束縛傳播的關鍵。

分類

  根據導光機制，空芯光纖主要分為兩大類：

  1、光子帶隙光纖(photonic-bandgap fiber，PBGF)：

  在光纖中引入周期性的孔洞微結構(蜂窩結構)，形成光子晶體，由于光子帶隙的限制，在光纖中心存在缺陷態，光場以缺陷態的形式在中間的空氣中傳輸，由此形成空芯光纖。也可以理解為光場與周期性的包層結構作用，發生多重散射，對于滿足Bragg條件的特定波長會被反射回纖芯中，在空氣纖芯中向前傳播。

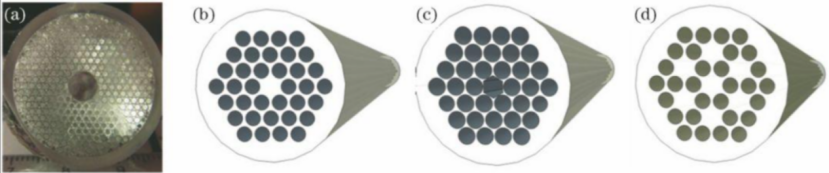

  圖1 各種結構的PBGF

  (圖片來源https://www.sohu.com/a/361169421_100028208)

  2、反諧振型空芯光纖(hollow-core anti-resonant fiber, HC-ARF)：

  利用包層中單個或多個薄壁玻璃毛細管的反諧振效應，將光反射并局限在空氣芯內。近年來，嵌套反諧振無節點光纖因其更寬的低損耗帶寬和更簡單的結構，成為極具潛力的發展方向。

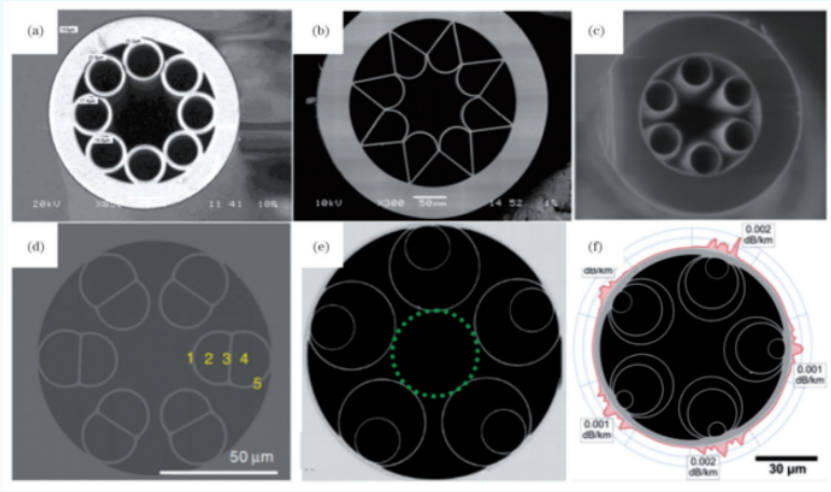

圖2 各種結構的HC-ARF

(圖片來源：https://www.thepaper.cn/newsDetail_forward_30108597)

  關鍵光學指標

  得益于“光在空氣中跑”的核心優勢，空芯光纖在多項關鍵指標上表現卓越：

  傳輸損耗：在特定波段(如1.55μm通信窗口或2μm以上中紅外波段)，實驗室已實現低于傳統光纖的理論損耗水平，潛力巨大。

  非線性效應：空氣的非線性系數遠低于玻璃，使其能承載極高的光功率而不產生信號畸變。

  延遲特性：空氣折射率(約為1)遠低于玻璃(約1.47)，光傳輸速度可提升約31%，這對于金融交易、超級計算等對時延極端敏感的領域意義非凡。

  色散特性：其色散曲線可根據結構靈活設計，為特定應用(如高功率脈沖傳輸)提供優化可能。

  應用前景

  空芯光纖的獨特性能，正在打開一系列革命性的應用大門：

  下一代光通信：憑借低延遲、大容量潛力，是構建未來數據中心互聯和骨干網絡的理想選擇，尤其適用于高頻交易等超低時延場景。

  高功率激光傳輸：極低的非線性使其能無損傳輸千瓦級高功率激光，在工業加工(如激光焊接、切割)、激光醫療和國防領域極具價值。

  中遠紅外光操控：在傳統光纖損耗極高的2-10μm中紅外波段，空芯光纖表現出色，可用于氣體傳感(環境監測、醫療診斷)、紅外光譜學和自由空間光通信。

  量子與非線性光學：純凈的空氣通道減少了背景噪聲，為量子光子學、頻率梳傳輸及精密光學測量提供了更理想的平臺。

  測試案例

  對于空芯光纖的指標測試，目前市場上主流的方案仍以O(shè)TDR、功率計等方案為主。但長距離的測試盲區以及信號測試靈敏度仍然是制約最終測試效果的關鍵因素。而OFDR測試技術則恰好能完美解決這些痛點。

  2025年的OFC會議，N. K. Fontaine等人，通過改進兩種新型OFDR系統，研究人員首次對空芯DNANF進行了高度詳細的分布式表征。第一個系統能達到5公里，具有亞毫米分辨率，可測量分布式模式雙折射;第二個系統能探測超過100公里，在10公里(100公里)處分別實現3米(25米)分辨率，動態范圍>90 dB。

  圖3 4.9公里DNANF的偏振分辨OFDR測量;(a)顯示SMF、HCF和電子噪聲底;(b)和分別放大了光纖發射端和HCF末端;(d-f)通過背向散射相關性獲得的偏振間光譜移動，分別對應HCF正向發射、反向發射和SMF參考;(g)比較了多種光纖的平均偏振光譜移動

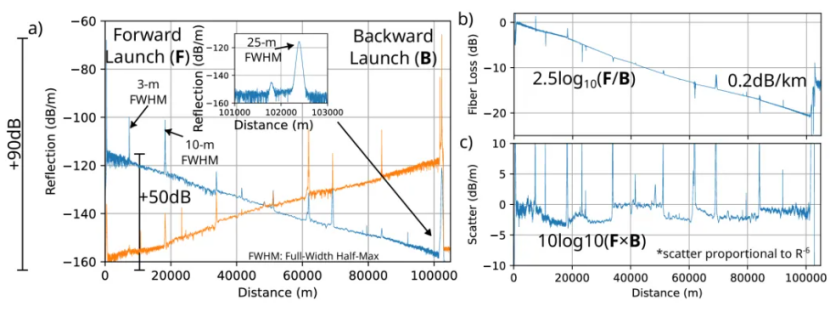

  圖4 通過50個波長平均的100公里范圍的測量結果;(a)正向和反向測試OFDR曲線;(b)光纖損耗;(c)散射系數

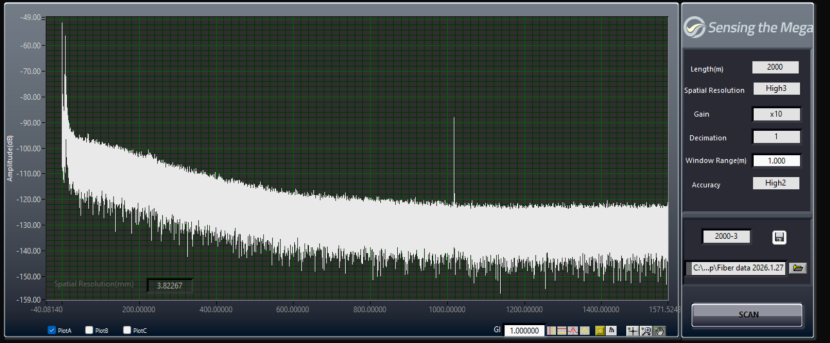

  圖5 使用昊衡科技OFDR設備對某1公里長的空芯光纖進行分布式散射測量結果

  近期，昊衡科技OFDR設備也對某1公里左右的空芯光纖進行了實際測試，從結果曲線中可以看出，隨著距離增加，其傳輸損耗逐漸變大;因客戶的空芯光纖類型為PBGF，主要用于傳感，其OFDR掃描曲線符合理論要求。

  總結

  從“玻璃載體”到“空氣傳輸”，空芯光纖不僅僅是一次技術路徑的切換，更是對光傳輸本質認知的改變。它正從實驗室走向產業化，致力于解決信息社會對速率、容量、時延的終極需求。

  從各種研究成果來看，OFDR技術為揭示空芯光纖的內部細節和確保其高性能應用提供了前所未有的工具。盡管空芯光纖在規模化制造、長期可靠性等方面仍面臨挑戰，但毋庸置疑，在可預見的未來，空芯光纖的應用肯定會越來越廣泛，相應上下游的配套產業市場會越來越大。

  參考文獻

  [1] N. K. Fontaine, M. Mazur, B. J. Puttnam, S. Bakhtiari Gorajoobi, R. Slavík, R. Ryf, L. Dallachiesa, H. Chen, D. T. Neilson, D. J. Richardson, and E. Numkam Fokoua, "Ultra-high resolution and long-range OFDRs for characterizing and monitoring Hollow-core DNANFs," in Optical Fiber Communication Conference (OFC), 2025, paper Th4D.6.
