使用OLI對光路中極短事件點的測試研究

  前言

  在AI技術爆發式發展的驅動下，算力需求的持續攀升對光模塊的通道密度與傳輸速率提出了更高要求。隨著高密度光互聯與光電共封裝（CPO，Co-Packaged Optics）等先進架構加速落地，光纖、波導、透鏡等元件間的耦合精度——特別是關鍵器件的位置、距離參數——成為了決定系統性能的核心瓶頸，在光鏈路日益精密復雜情況下，傳統測試手段已難以滿足微米級無損的距離測量需求。

  針對這一行業共性難題，武漢昊衡科技通過持續技術革新，其光纖微裂紋干涉儀（OLI）已成功實現數十微米量級的事件點分辨能力。這一突破意味著設備能夠在非接觸、無損條件下，精準識別光鏈路中微米級別的耦合位置與間距，為高密度光互聯、CPO封裝中的光纖、波導及透鏡耦合等場景，提供直觀、可靠的數據支撐，從而有效助力工藝優化與方案驗證。

  案例測試

  本次實驗以光纖端面為測試事件點，通過光纖熔接機精準構造不同距離的測試場景，使用昊衡科技OLI設備，對不同距離的兩個反射事件點進行掃描測量。

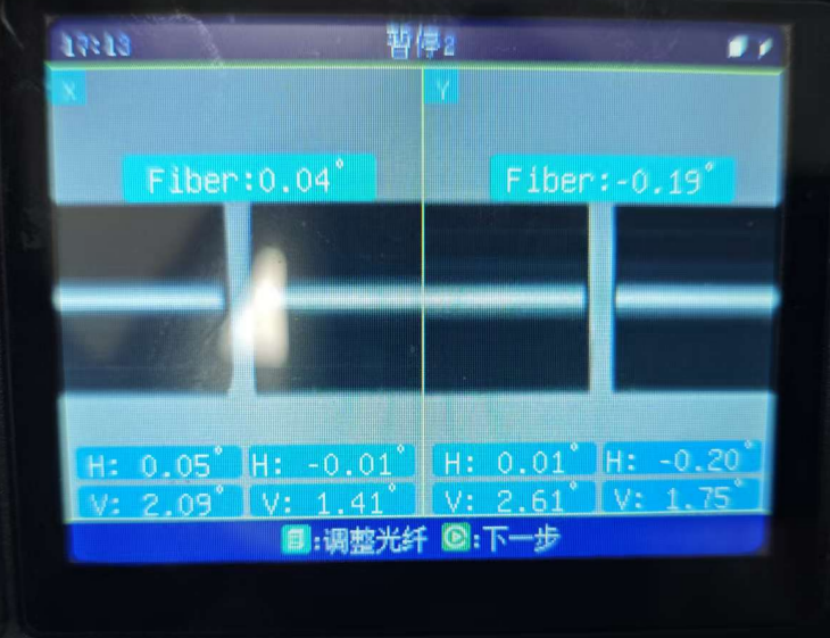

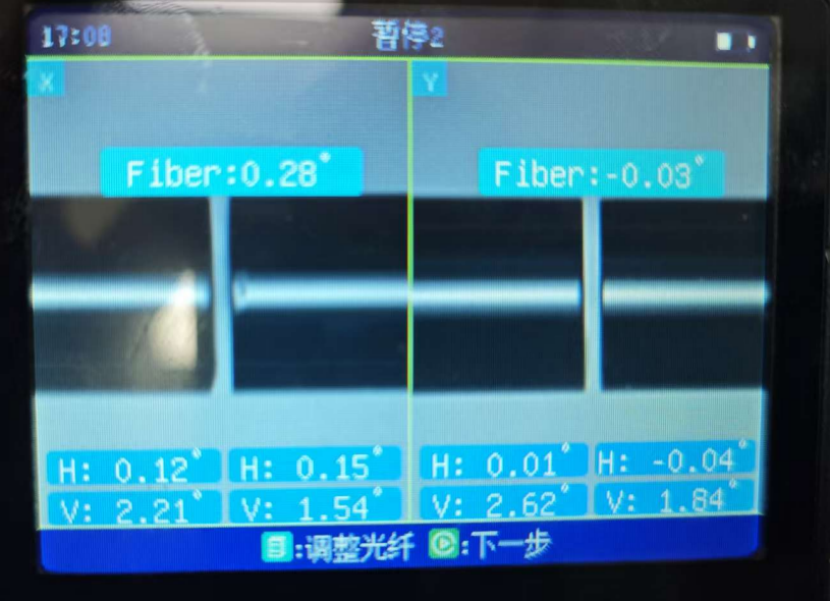

  首先，對帶有連接頭的普通單模光纖（裸纖）末端進行光纖切割（保證末端是平面，即單一反射點。如果端面不處理，則光纖斷面可能有多個反射點或面，從而引起測試結果反射峰展寬，影響測量精度）。把兩根切割好的裸光纖放進熔接機內，調整熔接參數，使兩根光纖熔接時的間距在數十微米級別。不同間距的測試結果如下：

30um間距

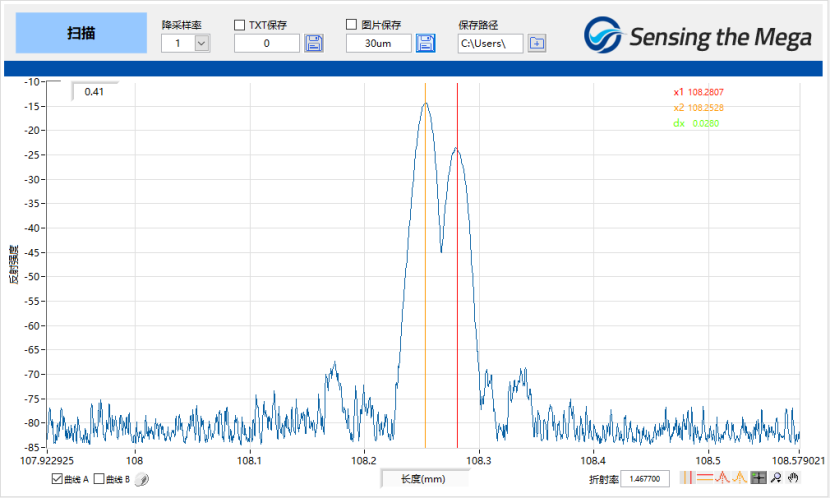

  OLI對30um的空氣間隙測試結果如下：

20um間距

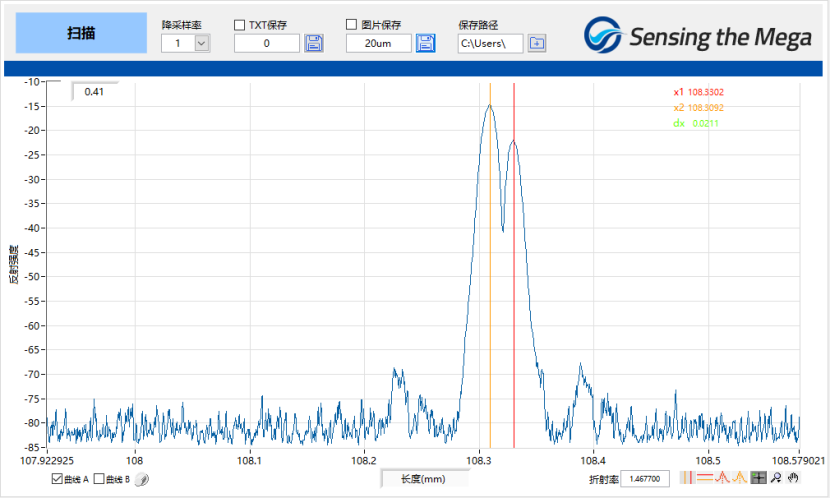

  OLI對20um的空氣間隙測試結果如下：

10um間距

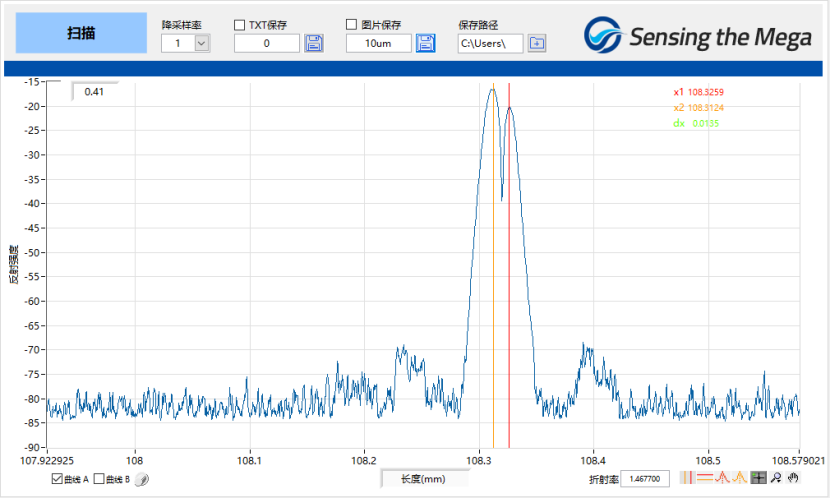

  OLI對10um的空氣間隙測試結果如下：

  總結

  從以上結果可以看出，在數十um的距離情況下，OLI可以明顯分辨相鄰兩個反射事件點（對應兩個事件點反射峰），且本次實驗案例中，兩個光纖反射端面間隙是空氣，空氣對光的折射率比光纖要更低，如果對應測量光纖中某兩個事件點的距離，則設備分辨的極限距離將更小。
